Переносная система для томосинтеза(лошади)

Новинка на Российском рынке!

 Рентгеновский цифровой томосинтез (DT) – это новый метод обследования в ветеринарной медицине. По простоте проведения обследований, DT близок к цифровой рентгенографии (DR), а по эффективности, он близок к компьютерной томографии (КТ). Развитие методов рентгеновского обследования ведёт к увеличению количества измеряемых параметров диагностических изображений. DT предоставляет новые возможности как для рассмотрения, так и для измерения параметров слоёв изображений.

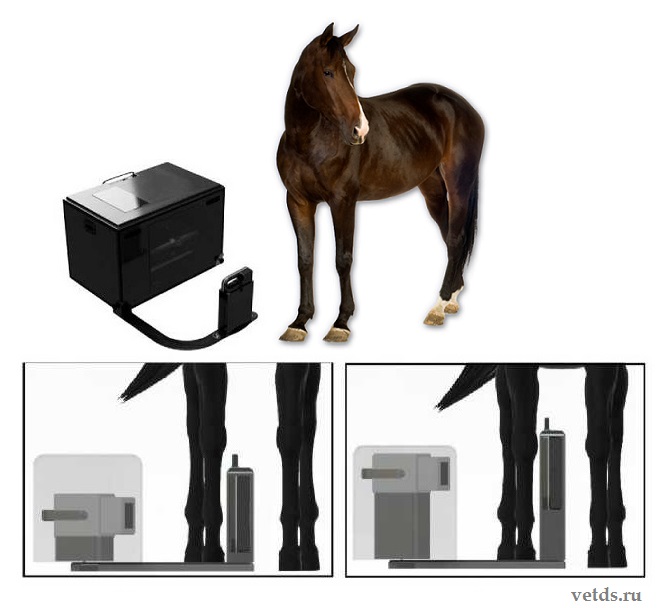

Система томосинтеза для конного рынка – это первый в мире диагностический передвижной рентгеновский аппарат для обследования лошадей при использовании метода цифрового томосинтеза. Она воплощает в жизнь принцип – не вести коня на КТ, а привезти CT к коню.

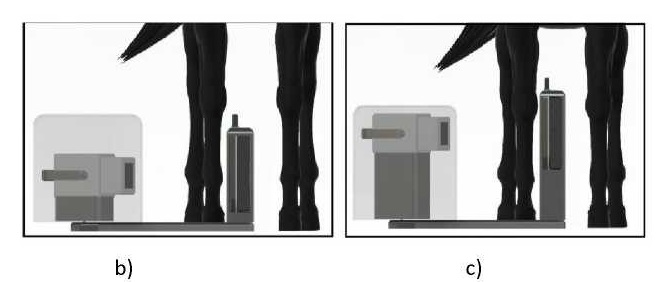

Во время обследования лошадь спокойно стоит на сухой твёрдой поверхности, а оператор устанавливает ЭТ-устройство в желаемое положение (Рисунок b, c)

Во время процедуры сканирования рентген-генератор двигается внутри ET-портала в течение 2,5 … 3,2 с. Во время сканирования динамический цифровой рентген-приёмник (DDR) генерирует 85 … 120 рентген-изображений (проекций) обследуемой части лошади, сделанных под разными углами. Полученные рентген-изображения передаются на компьютер. Далее проводится томографическая реконструкция и картирование около 150 … 340 рентген-слоёв параллельно с плоскостью детектора.

Изображения в поперечном срезе при томосинтезе

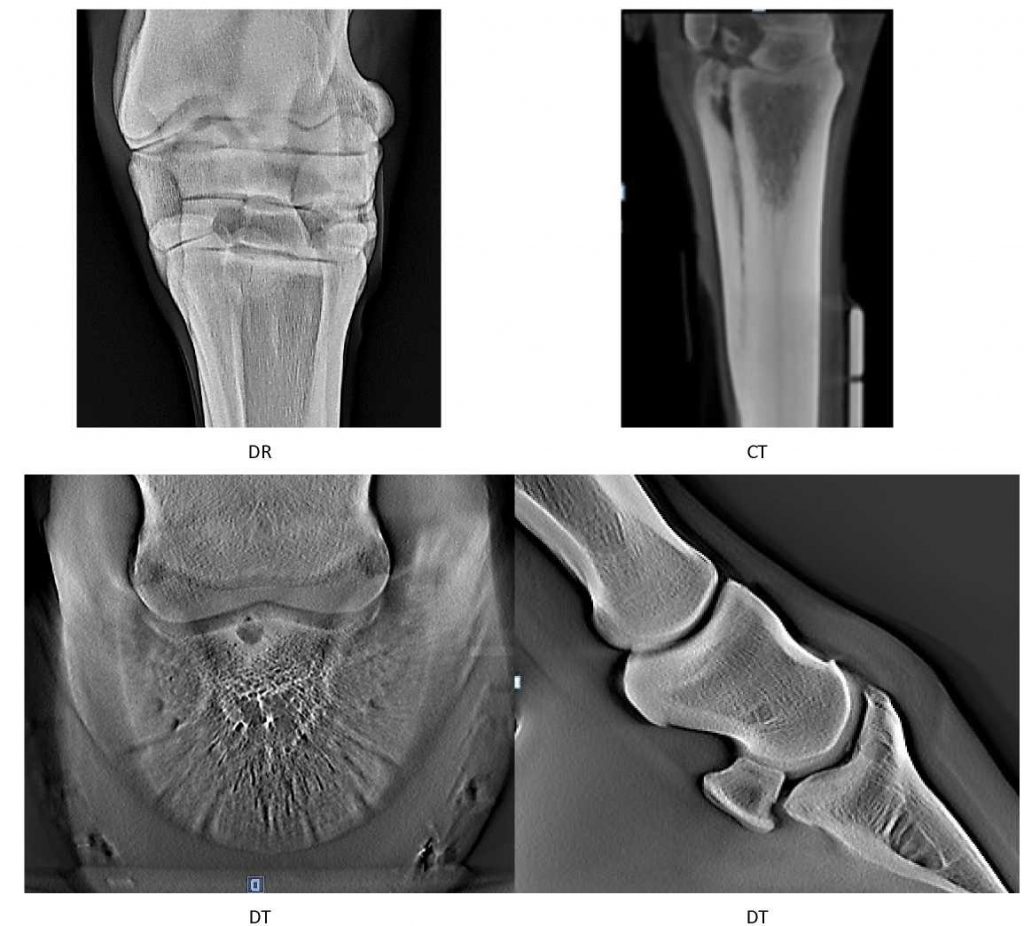

По внешнему виду, изображения слоёв в системе с томосинтезом (DT) отличаются от цифровых рентген-изображений (DR) и CT-изображений. Рассмотрение врачом DT-изображений похоже на рассмотрение оптических изображений при использовании микроскопа или бинокуляров. В этих случаях, применяется фокусирование по глубине. На DT-изображении фиксируется чёткое рентген-изображение слоя на определённой глубине и ослабленные дефокусированные изображения примыкающих слоёв.

Наличие дефокусированных примыкающих слоёв на DT-изображении даёт возможность оператору легко обследовать обследуемый объект по его глубине. Таким же образом, видение человека в повседневной жизни. Следовательно, последовательность DT-изображений слоёв более привычна, чем последовательность CT-срезов. К тому же, DT-изображения от системы томосинтеза имеют приблизительно в два раза больше деталей, по сравнению с изображениями традиционных CT-сканеров.

Анализ слоёв диагностической последовательности DT-изображений имеет большие преимущества, по сравнению с анализом DR-изображений.

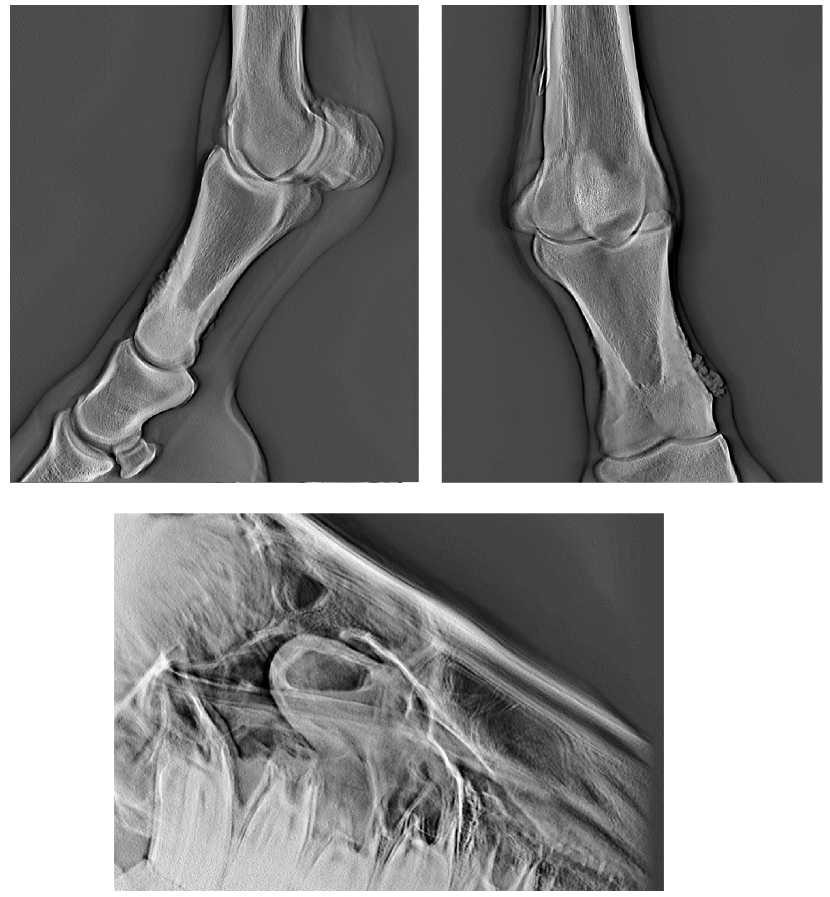

Качество изображения при томосинтезе

Врач может посмотреть на оригинальные рентген-изображения DDR, но намного удобнее анализировать изображения после томографической реконструкции. Наличие слоёв томосинтеза даёт возможность:

• Удобно демонстрировать указанные возможности на примере изображений фантома сустава конечности какого-либо большого животного. Такой фантом имеет настоящие кости и хрящи сустава, а также дополнительные тест-объекты, имитирующие различные виды патологий, встречающихся при различных повреждениях и заболеваниях в суставах конечностей лошадей, рассматривать объект обследования в виде последовательности слоёв изображения отдельных частей, сфокусированных на разной глубине;
• Рассматривать детали объекта с контрастным веществом в несколько раз больше, чем контраст деталей объекта на рентген-изображении;
• Измерять пространственные размеры объектов без ошибок геометрического увеличения;
• Измерять глубину определённой части объекта по количеству слоёв;
• Оценивать рентгеновскую плотность объекта в определённом слое, учитывая влияние ослабленных дефокусированных изображений примыкающих слоёв;
• Измерять уровень насыщенности маленьких структурных элементов в определённом слое.

Во время рассмотрения и измерений используется интерфейс пользователя, в котором есть основные окна: «База данных», «Радиография» и «Томография». Эти окна определяют основные режимы работы пользователя: подбор пациентов и изображения для диагностики, анализ рентген-изображений и анализ результатов томосинтеза.

Во время диагностирования новой системой томосинтеза, можно не только субъективно рассматривать изображения томографических слоёв, но также и проводить объективные измерения. Согласно результатов одного сканирования, можно оценить размер патологий по всем трём координатам, рентгеновскую плотность и её гетерогенность. Измерения создают доказательную базу для диагностики.
